RIEGLER® – Kombi-Wartungseinheit, mit PC-Behälter, BG 1, G 1/4″, 0,5 – 10 bar

BESCHREIBUNG

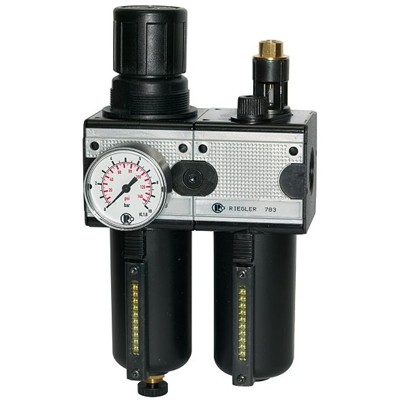

Kombi-Wartungseinheit mit Polycarbonatbehälter und Handablassventil, BG 1, G 1/4, PE max. 16 bar, Regelbereich 0,5 – 10 bar

Filter, Druckregler und Nebelöler in einem Gerät vereinigt, extrem platzsparende Bauweise.

Druckeinstellung kann durch Eindrücken des Handrads arretiert werden.

Öleinfüllung unter Druck möglich.

TECHNISCHE DATEN

A67.0 mmAnschlussgewindeG 1/4 ZollAnschlussgewindegröße ManometerG 1/4 ZollAusgangsdruck Regelbereich0.5 bar bis 10 barB217.0 mmBAA002001810.03 KBAA059001101088BAA2710014047322119184BAA316001

Kombi-Wartungseinheit. mit PC-Behälter. BG 1. G 1/4. 0.5 – 10 bar

BauartKombigerätBauform1BefestigungsartWinkelBehälterPolycarbonatbehälterBehältervolumen Filter25 cm³Behältervolumen Nebelöler75 cm³BG1BrancheArmaturenindustrie – Maschinenbauindustrie – Filterindustrie – alle Industrien – Druckluftindustrie – AnlagenbauC68.5 mmDichtmaterialNBRDurchfluss1.400 l/minDurchflussmessung bei Ausgangsdruck6 barDurchflussmessung bei Eingangsdruck8 barDurchflusswertmessungbei P₁ = 8 bar. P₂ = 6 bar und Druckabfall Δ_p = 1 barEinbaulagesenkrechtEingangsdruck max.16 barEinsatzbereichFilterung – Schmierversorgung Pneumatikanlagen – Maschinenteileinheiten – KorrosionsschutzEinsatzmediumDruckluftFederhaubePAFilterfeinheit50 µmGehäuseZink-DruckgussGehäuseausführungeinteiligGesamtbreite67 mmGesamthöhe217 mmGewicht1.040 gGewindeG 1/4GewindeanschlussformInnengewindeKombi-Wartungseinheit1KombigeräteFilter. Druckregler. NebelölerKondensatablassHandablassventilKondensatentleerungmanuellLänge bis Mitte Verbindungsstück68.5 mmManometeraußendurchmesser50 mmMaterial DruckfederStahl (ST)Material FederhaubePolyamid (PA)Material FilterelementBronzeMaterial KondensatbehälterPolycarbonat (PC)Material KopfstückZink 410Material MembranMessing (MS) – Nitril Butadien Kautschuk (NBR)Material O-Ring DichtungNitril Butadien Kautschuk (NBR)Material Tropfaufsatz (Dosiereinheit)Polyamid (PA)Material VentilkegelNitril Butadien Kautschuk (NBR) – Messing (MS)Material ÖlbehälterPolycarbonat (PC)Material ÖleinfüllschraubePolyoxymethylen (POM) – Nitril Butadien Kautschuk (NBR)Maximale Betriebstemperatur50 °CMaximaler Betriebsdruck (PN)16 barMediumstemperatur max.50 °CMit ManometerJa – 1NormISO 4022 Sintermetallwerkstoffe Fluiddurchlässigkeit – DIN EN ISO 228 Rohrgewinde nicht im Gewinde dichtende Verb.Porenweite Filterelement (Filterfeinheit)50 µmRegelbereich max.10 barRegelbereich min.0.5 barSekundärentlüftung1TropfaufsatzPAUmgebungstemperatur max.50 °C
